Tomographe à cohérence optique OCT Revo NX130

Toutes les fonctionnalités OCT dans un seul appareil avec un maximum de confort patient.

REVO NX130 élargit la portée du diagnostic par OCT en y intégrant les segments postérieur et antérieur, la topographie cornéenne et la biométrie optique. La fatigue du patient s’en voit réduite au minimum, ainsi que le temps d’examen.
Marque: Optopol
Ship to
*
*
Shipping Method
Name
Estimated Delivery
Price
No shipping options

Téléchargez la brochure



Une fois de plus, Revo NX130 dépasse les limites de l'OCT standard. Avec Revo NX130, vous pouvez mesurer, quantifier, calculer et suivre les changements de la cornée à la rétine au fil du temps avec juste un appareil OCT.



L’acquisition simplifiée comme jamais :

Positionnez le patient et appuyez sur le bouton START pour effectuer l’examen des deux yeux. Le Revo NX130, guide le patient à travers le processus de capture avec des messages vocaux pour faciliter le confort et réduire le temps de concentration du patient.

Possibilité de créer des protocoles de numérisation personnalisés de différents diagnostics, ces scénarios accélèrent le flux de travail.

Avec un faible encombrement et un accès facile pour l'opérateur et le patient, le gain d’espace est encore amélioré. Le Revo NX130 peut facilement s'adapter aux plus petites des salles d'examen.

La variété d’outils d’examen et d’analyse du Revo NX130, lui permet de fonctionner sans effort tout en disposant de diagnostic avancé. La visualisation améliorée du vitré et de la choroïde aide à vérifier plus rapidement l'état au-dessous et au-dessus de la rétine du patient en toute simplicité.



Améliorations majeures de la nouvelle version 9.7.0 :

  • Nouvel iTracking ™ maintenant pour les scans 3D et Angio
  • Le nouvel algorithme de corrélation d'examen améliore la comparaison précise automatisée
  • Caractéristique unique de superposition de l'analyse structurelle de la rétine avec des résultats fonctionnels du champ visuel
  • Classe SOP de photographie ophtalmique DICOM 8 bits
  • Outils d'imagerie améliorés en mode plein écran

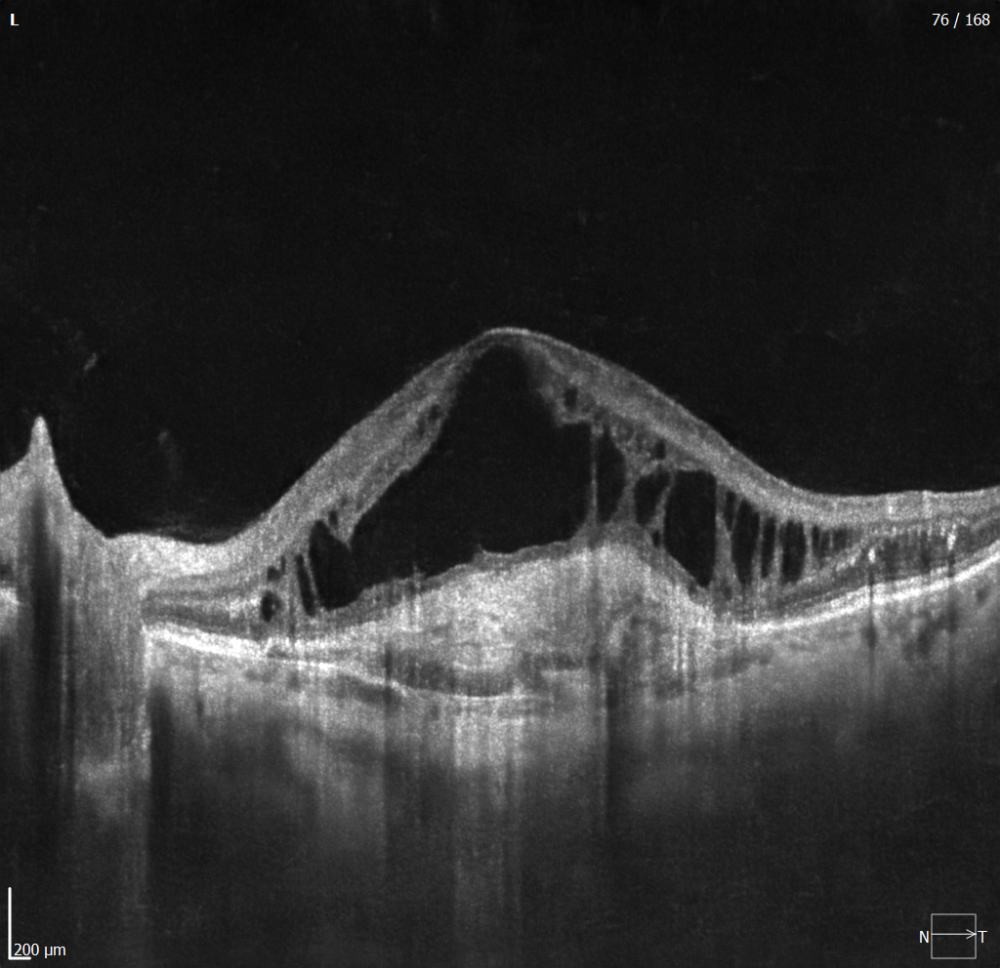

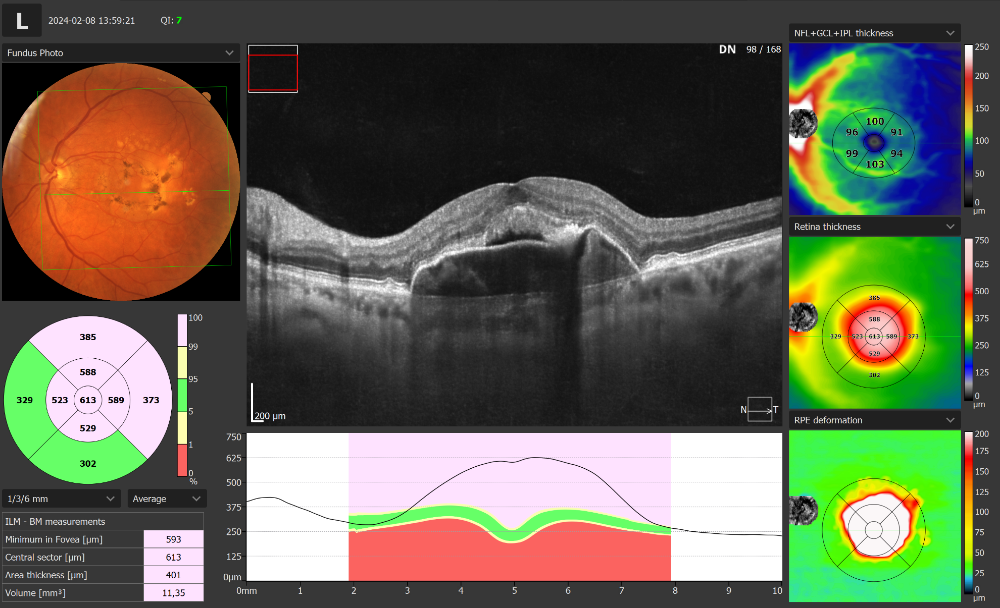

ANALYSE RÉTINE

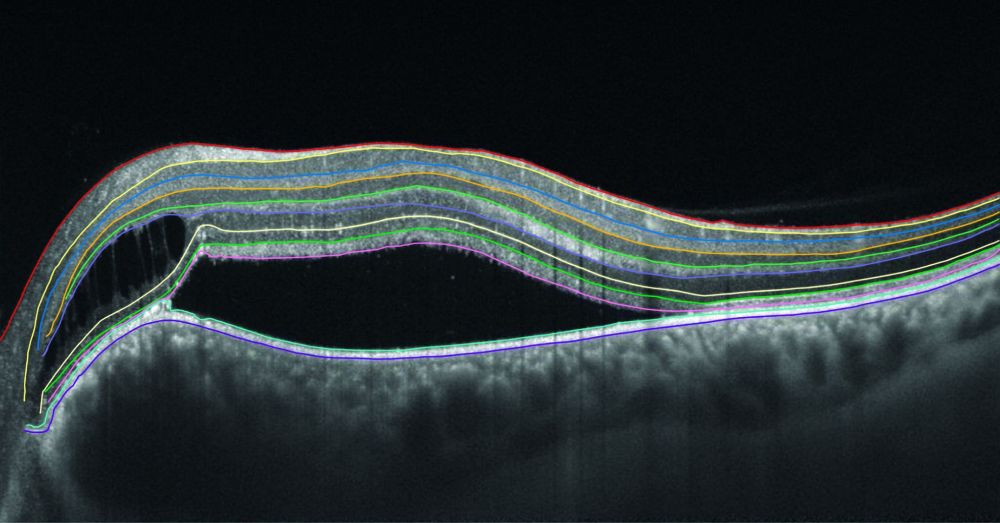

Le balayage de la rétine en 3D permet d’analyser la rétine et les problèmes liés au glaucome. Le logiciel reconnaît automatiquement 8 couches rétiniennes, ce qui aide à fournir un diagnostic précis et à représenter toutes les évolutions de la pathologie du patient. Diverses méthodes d’analyse et de présentation des résultats permettent de choisir la meilleure sélection valable pour améliorer l’efficacité du travail.

 OCT REVO NX 130 Analyse rétine

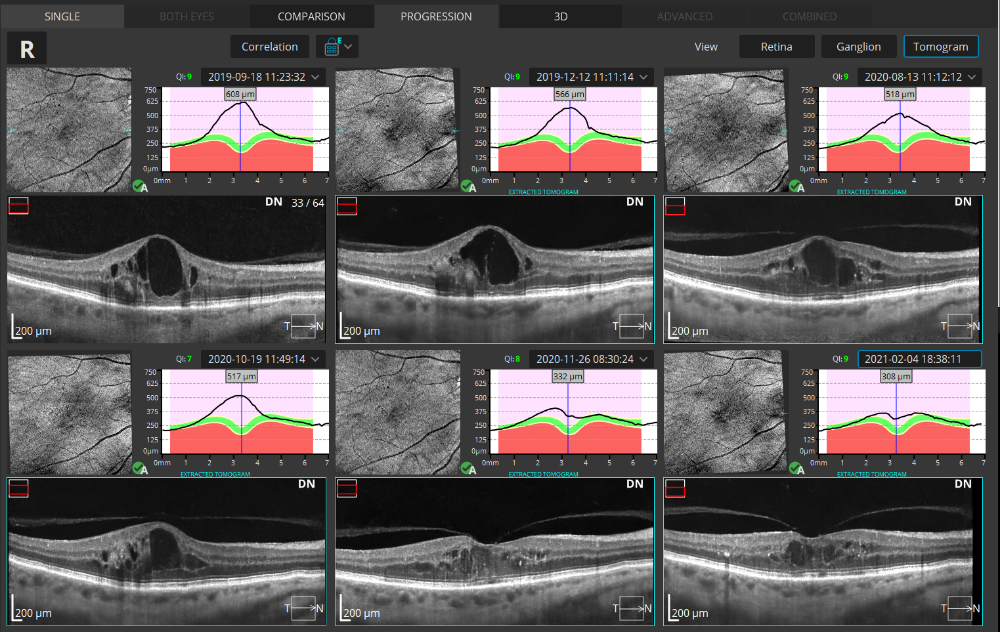

SUIVI

La capacité de balayage à haute densité combiné à la reconnaissance des structures des vaisseaux sanguins standard lui permettent de procéder à un alignement précis des analyses passées et actuelles. L’opérateur peut analyser les variations de morphologie, les plans de progression quantifiés et évaluer les tendances de progression.

Oct Revo NX130



EXPLORATION GRAND CHAMP


L’exploration centrale grand angle de 12 x 12 mm est parfaite pour contrôler la rétine du patient de façon rapide et précise. Les tomogrammes à haute résolution et à balayage dense garantissent la détection de la plupart des évolutions précoces.
Le balayage de la périphérie rétinienne permet de dépister des maladies situées dans la périphérie large.
La cible de fixation est très facile à changer grâce à la fonction Auto Position Correction — APC™, ce qui permet d’obtenir un alignement de la périphérie rapide et précis.

OCT Revo NX130 Exploration grand champ

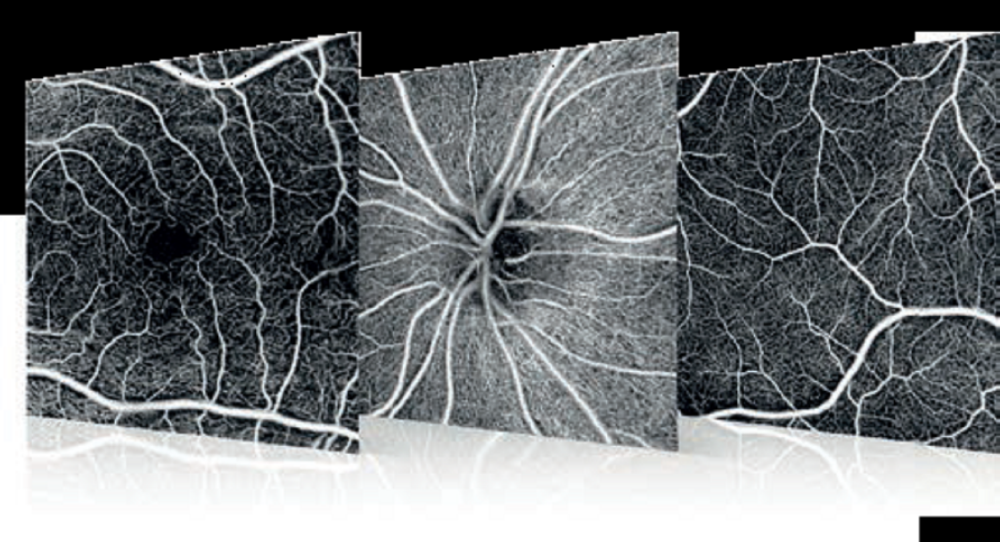

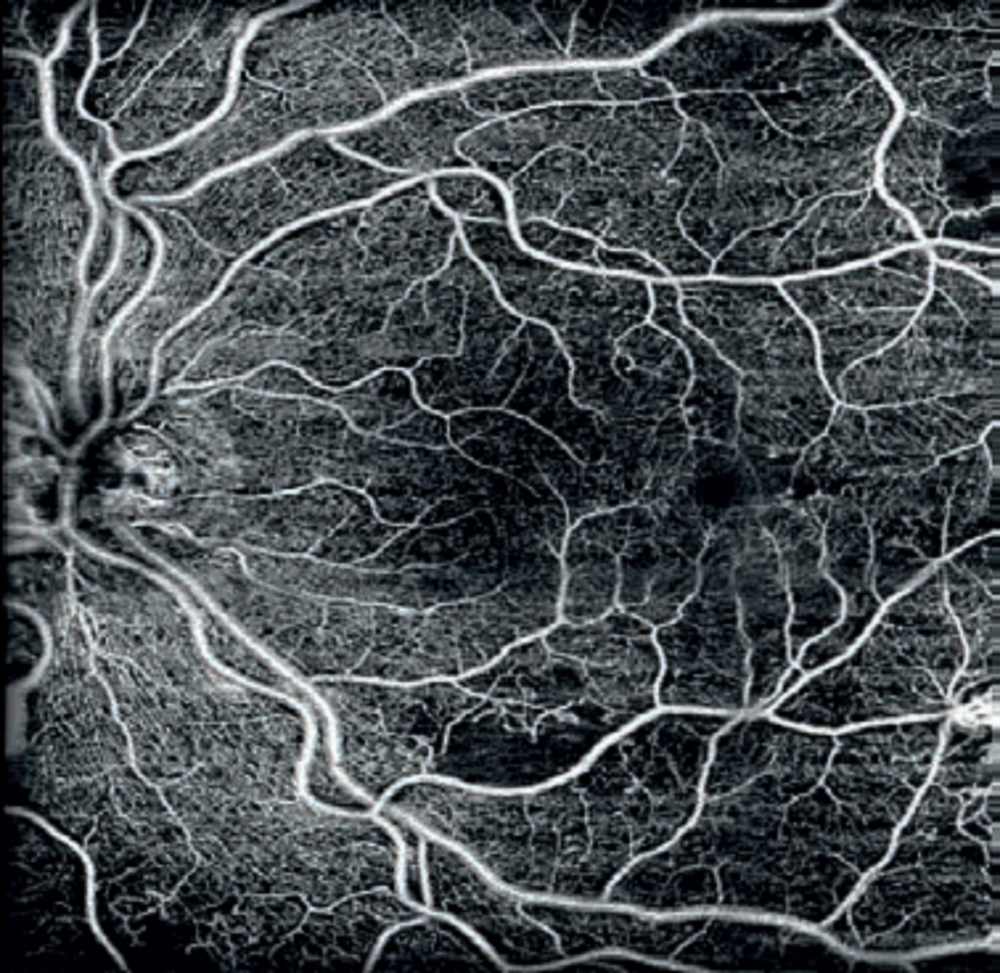

ANALYSE ANGIOGRAPHIE SOCT¹ Oct Revo NX130 ANALYSE ANGIOGRAPHE


Cette technique non invasive permet la visualisation des micro-vaisseaux de la rétine. La visualisation du flux sanguin et la quantification structurelle fournissent des informations de diagnostic supplémentaires permettant d’identifier de nombreuses maladies rétiniennes. Le dépistage par OCT- Angiographie permet d’analyser la vascularisation structurelle maculaire, la périphérique ou de la papille. Il présente des durées de balayage extrêmement courtes de 1,6 secondes en résolution standard ou 3 secondes en très haute résolution.
Désormais, l’OCT-Angiographie peut devenir une routine de vos pratiques de diagnostic.











QUANTIFICATION OCT NX130 QUANTIFICATION

L’outil de quantification permet de quantifier la vascularisation en secteurs spécifiques et fournit une représentation thermique de la vascularisation analysée. Affichage de la densité - densité de la zone vasculaire - il s’agit de la zone totale des vaisseaux irrigués par unité de la zone de mesure. Affichage osseux - densité de la zone osseuse - il s’agit de la zone totale des vaisseaux calcifiés par unité de la zone de mesure. La densité osseuse agrandit les grands vaisseaux à une largeur de 1 pixel et rend ainsi l’analyse plus précise des petits vaisseaux.
La quantification est disponible pour des couches spécifiques de l’examen d’OCT- Angiographie :

  • Rétine : Superficielle et profonde
  • RPC Disque





OUTILS ANGIOANALYTIQUESOUTILS ANGIOANALYTIQUES

FAZ —les mesures de la zone avasculaire fovéolaire permettent de quantifier et surveiller les modifications des couches vasculaires superficielles et profondes. L’outil FAZ est disponible pour les balayages étroit et élargi
VFA — la zone de flux vasculaire permet d’examiner la zone affectée par la pathologie et de mesurer avec précision la zone couverte par la vascularisation. L’utilisateur peut facilement mesurer la zone sur une couche vasculaire prédéfinie ou qu’il aura sélectionnée.
NFA —outil de mesure de zones sans flux, qui permet de quantifier les zones exemptes de flux dans l’examen par OCT- Angiographie. Il fournit la somme de toutes les zones marquées.

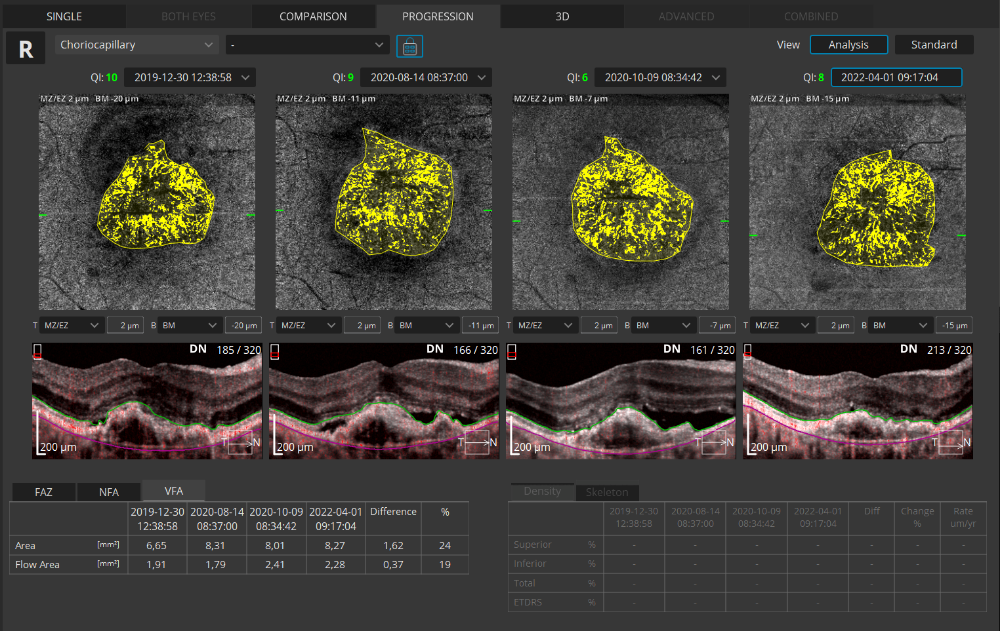

SUIVI

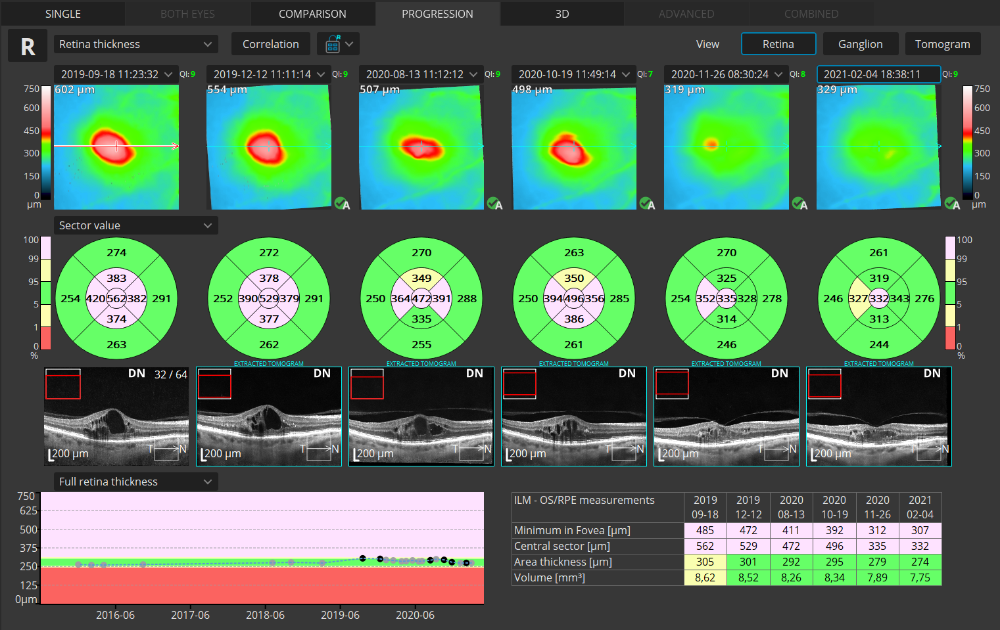

Le logiciel permet d’observer et de comparer la micro- vascularisation et de suivre dans le temps les évolutions vascularisation rétinienne des deux yeux.



Suivi OCT NX130







MODE MOSAIQUE OCT Revo NX130 Mode mosaique


La mosaïque fournit des images très détaillées sur un large spectre de la rétine. Les modes disponibles permettent d’afficher commodément la zone de la rétine prédéfinie.
Le mode Manuel permet de scanner la zone désirée. Les outils d’analyse intégrés affichent les couches vasculaires, les plans horizontaux ou d’épaisseur.



OCT Revo NX130 mode mosaique

i Tracking™ OCT Revo NX130 i tracking


La technologie iTracking™ compense les mouvements involontaires des yeux et les clignements. L’OCT balaie automatiquement deux fois chaque zone anatomique. Le système crée immédiatement un examen MC sans artefact grâce à la technologie de correction de mouvement. L’élimination des mouvements de l’œil et des clignements garantit la meilleure résolution des images OCT-Angiographie sans augmenter les contraintes pour le patient. Les données OCT A nettes facilitent l’interprétation des pathologies de la vascularisation rétinienne.

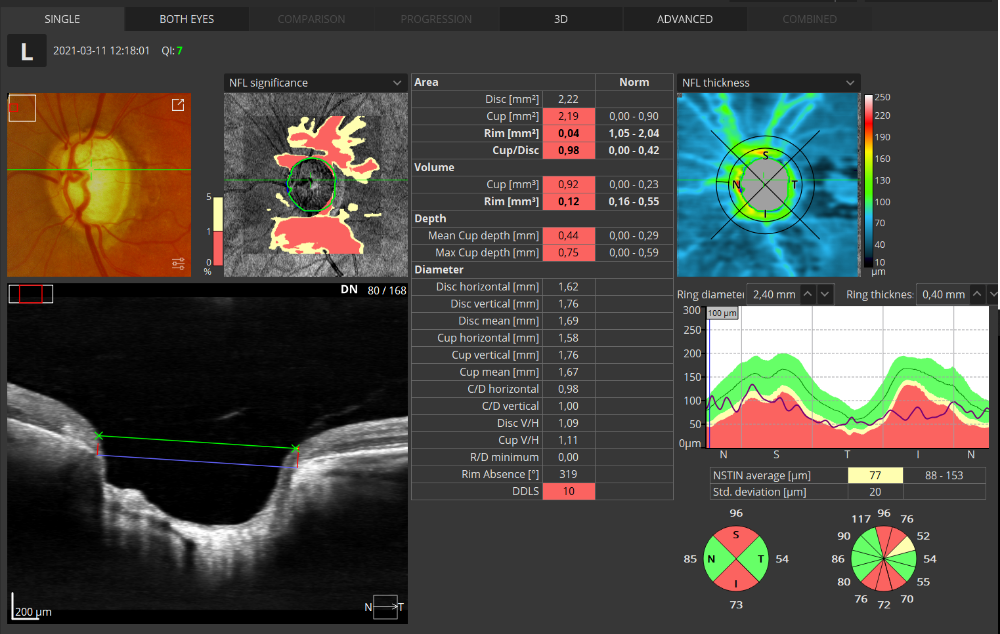

ANALYSES GLAUCOME


Les outils complets d’analyse du glaucome, permettent la quantification des couches de fibre nerveuse, des couches ganglionnaires et de la papille optique avec DDLS, et fournissent un diagnostic précis et servent à surveiller l’évolution du glaucome au fil du temps.
Avec les 14 paramètres par excellence de suivi du nerf optique et un nouveau Rim to Disc and et Rim Absence, la description des pathologies ONH est rapide et précise. Oct Revo NX130 Analyses Glaucome

Le mode avancé, qui fournit des informations combinées de la rétine et du nerf optique Disc scan pour intégrer les détails des cellules ganglionnaires, RNFL, ONH dans une perspective de champ large, permet une analyse complète des deux yeux.

Une analyse asymétrique des couches ganglionnaires entre les hémisphères, supérieur inférieur et entre les yeux permet d’identifier et de détecter le glaucome dans ses phases initiales et pour les patients atypiques.

Notation du DDLS
- Disc Damage Likelihood Scale, qui utilise 3 classifications séparées pour les disques de petite, normale et grande taille. Il assiste le praticien en fournissant une évaluation rapide et précise des dommages affectant le disque glaucomateux.

OCT Revo NX 130 analyse ganglionnaires

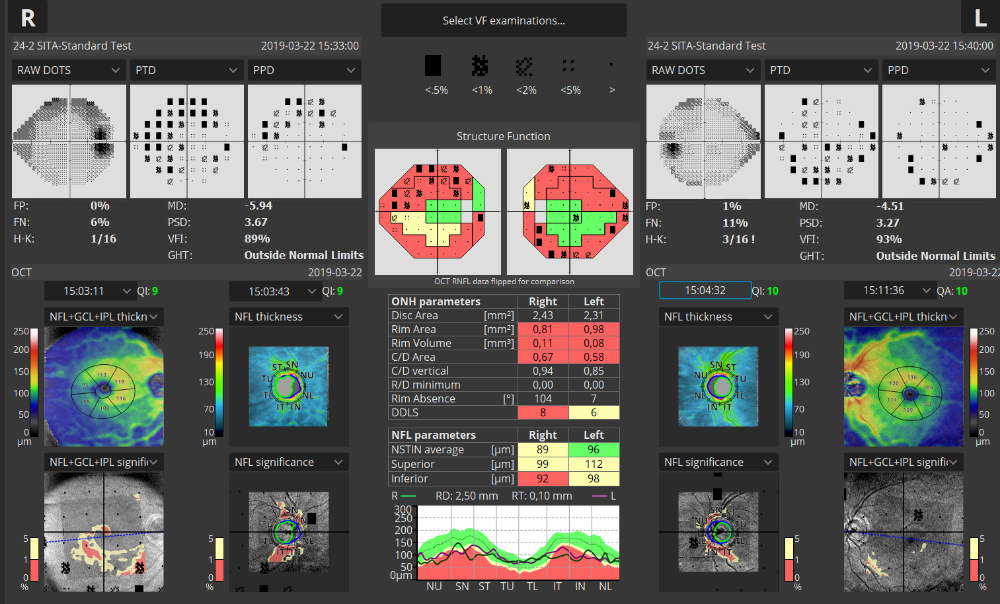

STRUCTURE & FONCTION - COMBINAISON OCT ET RÉSULTATS D’ANALYSE DU CHAMP DE VISION


La combinaison des informations sur la qualité fonctionnelle de la vue, comprenant des données complètes sur les cellules ganglionnaires de la rétine, RNFL et la papille pour les deux yeux, sur une seule page de rapport facilite l’analyse. Le rapport S&F comprend les éléments suivants :

  • Résultats de la sensibilité du  champ visuel (24-2/30-2 ou 10-2)
  • Graphes de probabilité de  déviation totale et tendance des  résultats du champ visuel
  • Indices de fiabilité et tableaux  globaux des résultats du champ  visuel
  • Plan combiné de structure &  fonction
  • Analyse des cellules ganglion-  naires (GCL+IPL ou NFL+GCL+IPL)
  • Analyses ONH et NFL, y compris  les graphiques et les tableaux de  comparaison
  • Graphe d ’asymétrie NFL  Le rapport S&F compare de façon naturelle la relation anatomique entre le champ visuel et les plans RNFL / ganglion.



RAPPORT SUR UNE PAGE


S&F fournit un rapport rapide et complet de gestion du glaucome sur une seule page.

Oct Revo NX130 Rapport sur une page



COMPLÉTEZ VOTRE RAPPORT SUR LE GLAUCOME OCT Revo NX130 Complétez votre rapport sur le glaucome


Afin d’éliminer les problèmes habituels liés à la détection de tension oculaire chez le patient, le module de pachymétrie fournit une valeur de correction de la tension oculaire. Avec la formule d’ajustement de la tension intégrée, vous interpréterez facilement et avec précision les valeurs de tension mesurées.

 Comme la pachymétrie et la vérification de la chambre antérieure ne requièrent pas d’accessoire supplémentaire, le protocole de glaucome prédéfini, consistant en un balayage de la rétine, du disque et de la zone antérieure, peut se faire automatiquement, réduisant ainsi le temps d’examen.



ANALYSES DU SEGMENT ANTÉRIEUR OCT Revo NX130 Analyse du segment antérieur


Aucune lentille supplémentaire ni accessoire n’est nécessaire pour l’examen antérieur standard. Ce qui permet à l’examinateur de procéder rapidement à la procédure de dépistage.
La présentation des résultats pour les deux yeux permet une évaluation rapide et précise de la pathologie du segment antérieur du patient.
L e s r epr é s en t a t i on s de l’épithélium et de pachymétrie sont incluses dans le modèle standard.

L’adaptateur grand champ (18 mm) fourni avec l’appareil augmente la portée des applications cliniques lors des observations de la chambre antérieure.

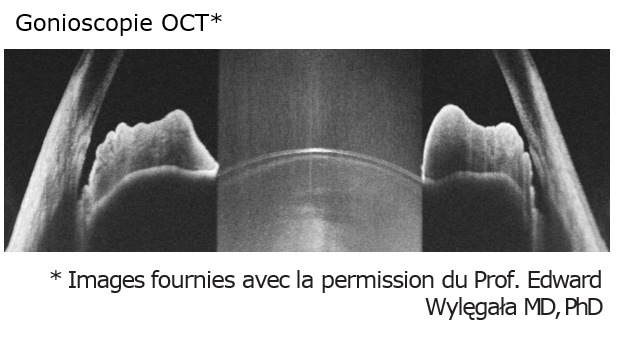

OCT revo NX130 Analyses du segment antérieur

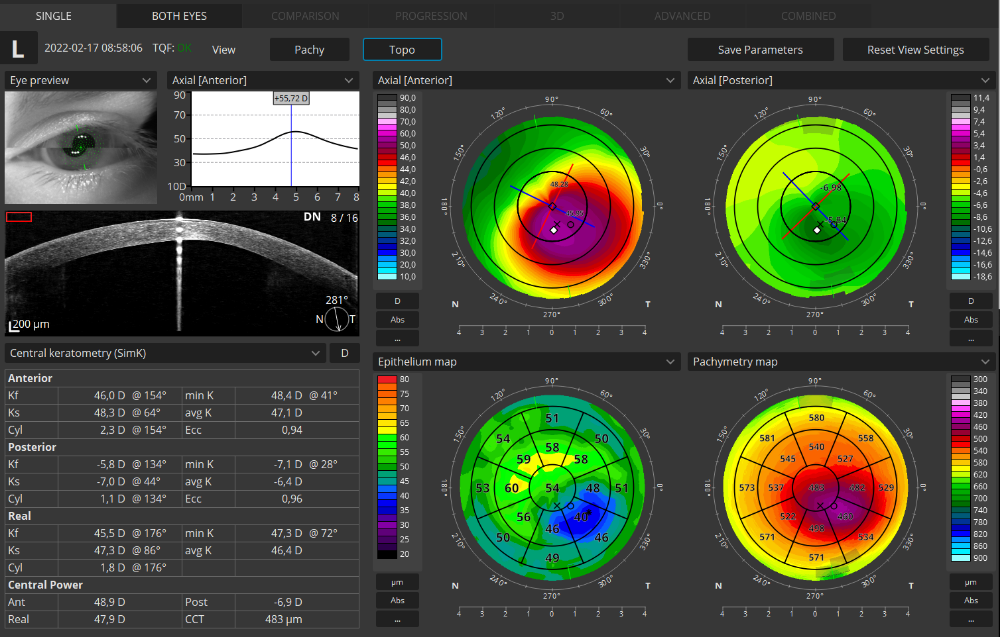

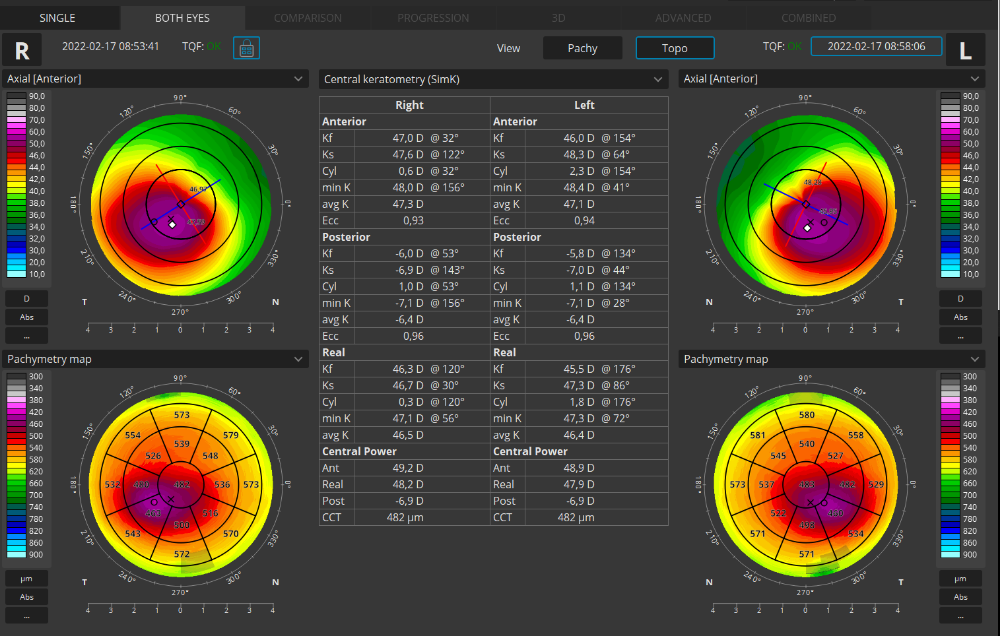

TOPOGRAPHIE¹


T-OCT™ est un outil innovant, qui permet de fournir des plans détaillés de la courbure cornéenne en recourant à un OCT postérieur dédié. La surface antérieure et postérieure et l’épaisseur de la cornée fournissent des informations sur la courbure nette réelle. Avec Net power, la détection précise de la pathologie cornéenne du patient est facile et elle est exempte des erreurs associées au modelage de la surface postérieure de la cornée. Le module SOCT T-OCT fournit des représentations axiales, des plans tangentiels, des plans de puissance totale, de hauteur, d’épaisseur de l’épithélium et de la cornée.
Le module de topographie cornéenne montre clairement les évolutions de la cornée en mode différence. Personnalisez vos
modes favoris en sélectionnant une série de plans et d’options d’affichage disponibles. La capture du module entièrement automatique, pour des durées d’examen de jusqu’à 0,2 secondes, rend les examens rapides et faciles.
Le module de topographie comprend :

  • Une représentation cornéenne complète des sections antérieure, postérieure et réelle
  • Des options d’affichage d’astigmatisme précis (SimK : Zone antérieure, postérieure, réelle, méridienne et semi- méridienne 3, 5, 7 mm ø



DÉTECTION DU KÉRATOCÔNE

Détecte et classifie facilement le kératocône grâce au classificateur de kératocône. Classification basée sur KPI, SAI, DSI, OSI et CSI.
Durant les phases précoces de kératocône, les résultats peuvent être complétés par des représentations de l’épithélium et de pachymétrie.

OCT Revo NX130 DÉTECTION DU KÉRATOCÔNE

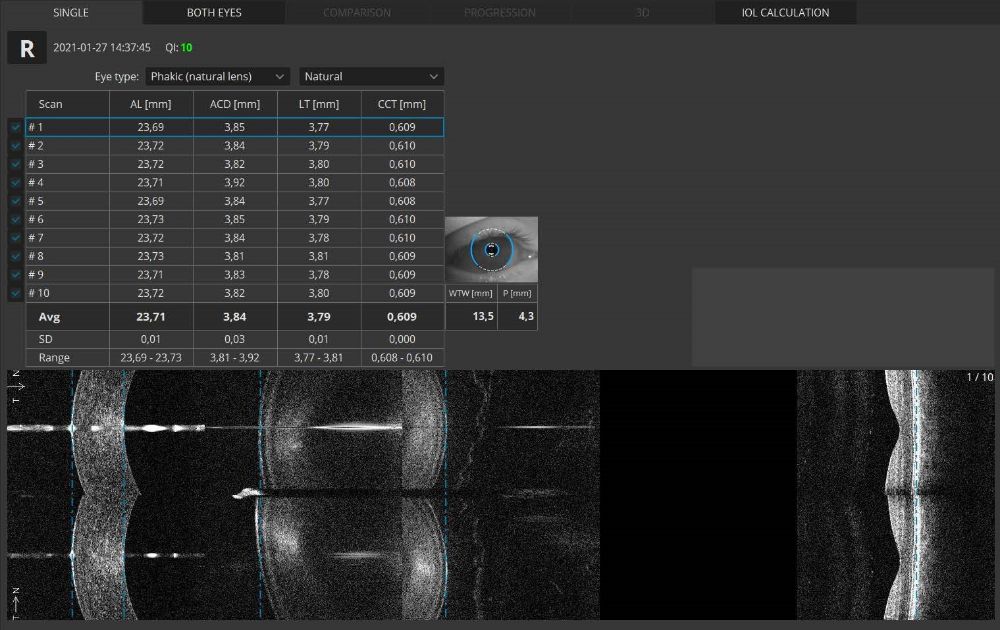

BIOMÉTRIE

B-OCT® Méthode innovante consistant en l’utilisation d’un appareil OCT postérieur pour mesurer la structure oculaire le long de l’axe.
La biométrie OCT fournit une gamme complète de paramètres biométriques : longueur axiale AL, épaisseur de la cornée centrale CCT, profondeur de la chambre antérieure ACD, épaisseur de la lentille LT.
Tous les résultats de mesure sont affichés avec les limites des images OCT fournies par le REVO. Vous pouvez vérifier, identifier visuellement et si nécessaire corriger la structure de l'oeil mesurée. Avec un simple mouvement du curseur, il est possible de fixer des limites précises pour chaque patient difficile grâce à une résolution axiale de 5 m.
Dès maintenant, vous pouvez éliminer les incertitudes communes concernant la façon dont le biomètre optique classifie les limites des patients atypiques.

OCT Revo NX130 Biométrie

Documentations utiles
Fiche technique
TypeCaractéristiques
Type de produitOCT
TechnologieSpectral Domain OCT
Source lumineuseSLED 830nm
Bande Passante50nm
Vitesse de balayage130 000A-scan/seconde
Résolution axiale5μm dans le tissu / 2.6μm digital
Résolution transversale12μm, en pratique 18μm
Profondeur de balayage totale2.4mm
Diamètre pupille min2,45mm
Ajustement dioptrique­25D à +25D
Plage de balayagePostérieur 5–12mm, Angio 3–9mm, Antérieur 3–16mm
Types de balayage3D, Radial (HD), B­scan (HD), Raster (HD), Cross (HD), Angiohraphie avec Itracker
Fond d'oeilpSLO
Alignementautomatique, semi automatique, manuel
Analyse de la retineÉpaisseur de la rétine, épaisseur interne et externe de la rétine / carte d'épaisseur: RNFL+GCL+IPL, GCL+IPL, RNFL, IS/OS déformation RPE
Angiographie (module optionnel)Primay Angio OCT Algorithms / Plexus superficiel, Plexus capillaire profond, Choriocapillaires, Profond, Custom, En face, carte d'épaisseur / FAZ, VFA, NFA, Quantification vasculaire and Skeleton / Densité (surface).
Mosaïque angiographieProtocole d'acquisition : automatique, manuel
Analyse du glaucomeRNFL, ONH morphologie, DDLS / Asymétrie hémisphérique / Analyse ganglionnaire RNFL,GCL,IP, GCL+ IPL / Structure + Fonction via une connexion avec le logiciel PTS version 3.4 ou supérieure
Segment antérieurPachymétrie, évaluation du capot LASIK, AIOP / évaluation de l'angle irido-cornéen, AOD 500/750, TISA 500/750 / Angle à Angle (avec adaptateur)
Biométrie (module optionnel)AL, CCT, ACD, LT
Topographie (module optionnel)Axial [Antérieur, Postérieur], Puissance de Réfraction [Kerato, Antérieur, Postérieur, Total] / Carte nette, Axial true net, kératomètre équivalent, élévation [antérieure, postérieure]
ConnectivitéDICOM Storage SCU, DICOM MWL SCU, CMDL, Réseau
Point de fixationAffichage OLED (la forme et la position de la cible peuvent être modifiées), point de fixation externe
Dimensions (L X P X H)382 mm × 549 mm × 462 mm
Poids23 kg
Alimentation240V AC
Garantie1 an
